電波暗室按用途可分為天線圖測試室、雷達截面測試室、電磁兼容(EMC)測試室、電子戰(對抗)測試室。

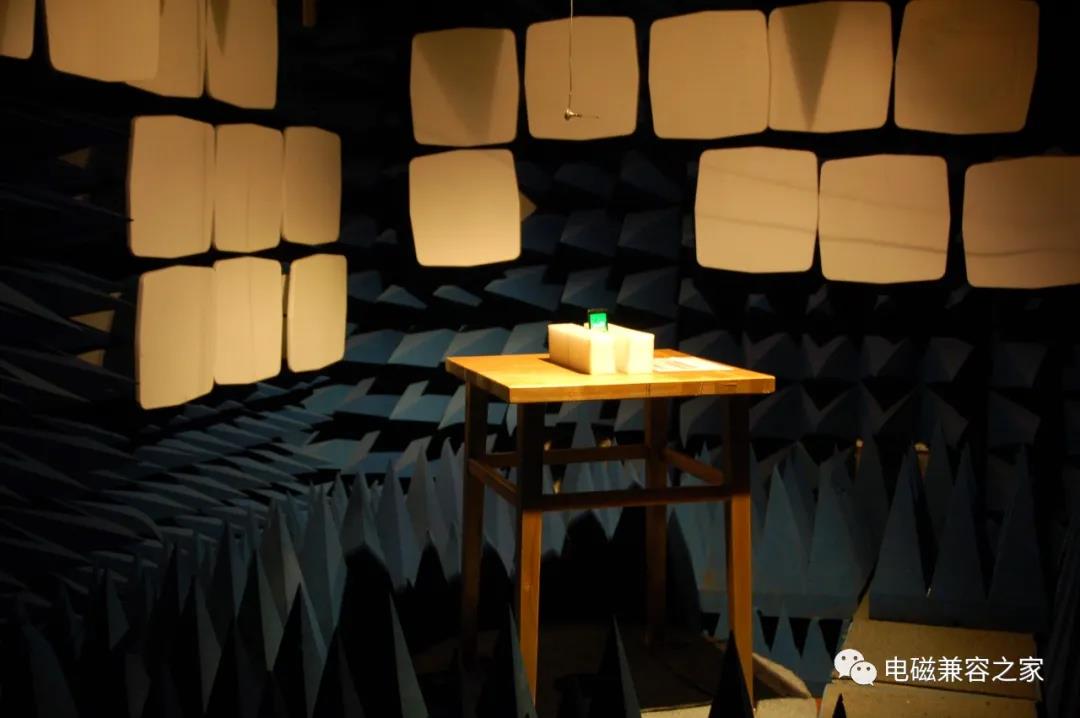

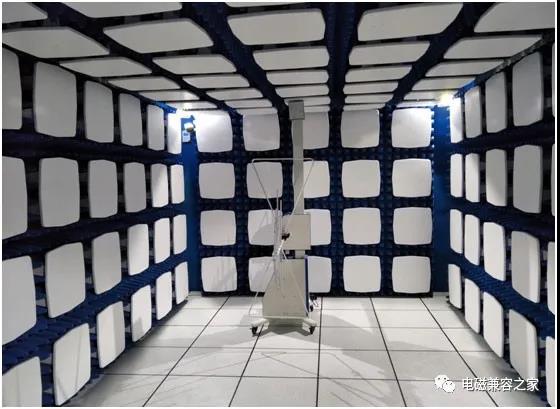

        天線是電磁兼容測試中不可缺少的一部分，天線參數的準確性將對測試結果產生影響。天線圖測試室就是專門測試天線參數的實驗室，如：天線的方向性圖和增益等。

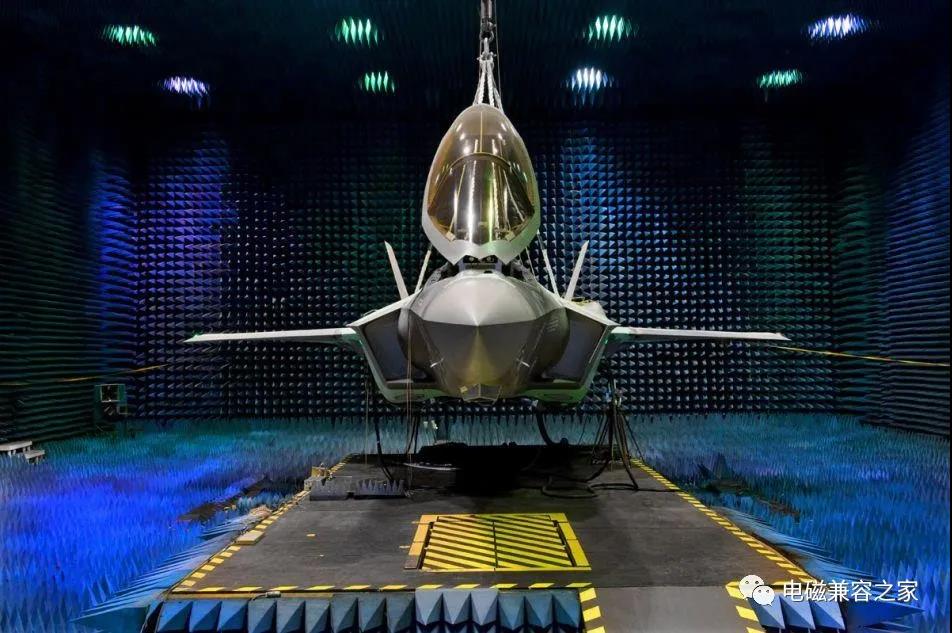

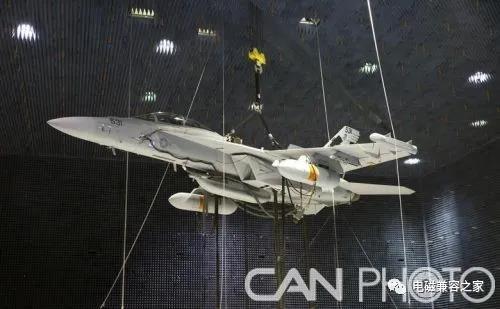

       用于測試艦船、飛機、導彈(火箭)、車輛等所載雷達截面。

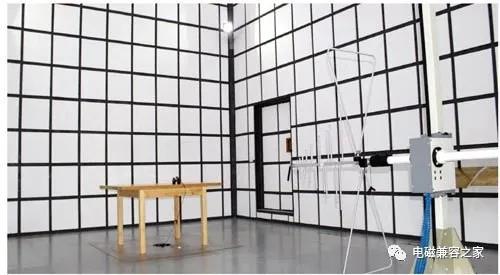

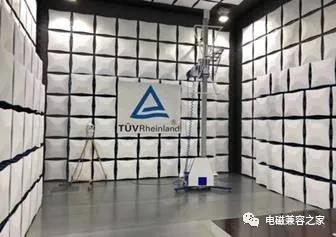

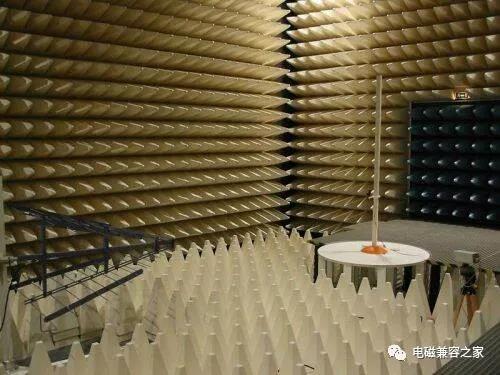

       這是使用較為廣泛的一種電波暗室，對于一般的電子產品，在其投入市場正式使用前都要進行輻射發射和輻射抗擾度的測試，以便判斷產品是否可以投入市場，電磁兼容測試室便可以完成測試任務。

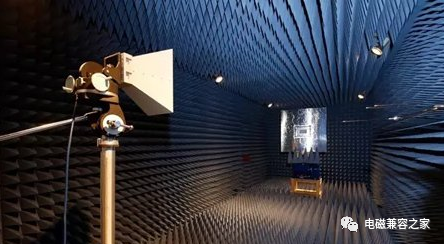

       模擬實戰電磁干擾情況下裝備系統的工作狀況。

       電波暗室按形狀可分為矩形電波暗室、錐型電波暗室。

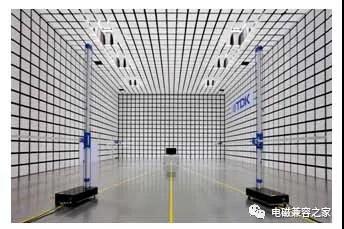

       目前大部分電波暗室都建造成矩形，標準3m法、5m法和10m法暗室都是指矩形暗室。

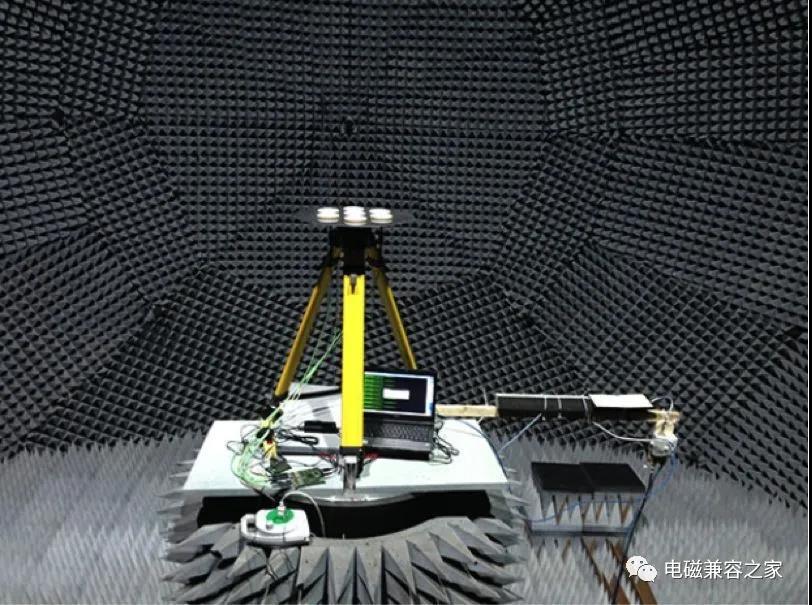

       這種暗室可以有效的避免側面、頂面和地面的反射，而這些因素經常會影響矩形電波暗室的性能。矩形電波暗室在低頻(1GHz以下)性能比較差，錐形電波暗室就沒有這個缺點。所以它常用來試驗或測量衛星通信以及整個衛星。

      按照內表面吸波材料的粘貼方式，可將暗室分為半電波暗室、全電波暗室和改進型半電波暗室。

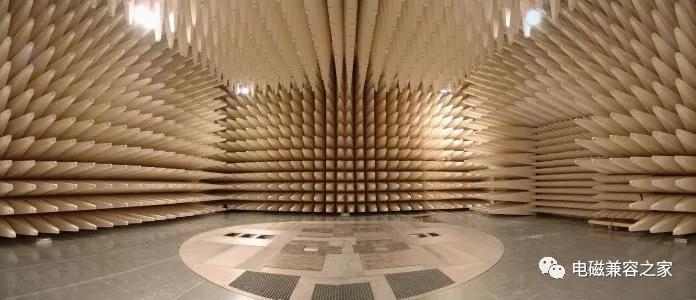

      半電波暗室是除了地面(接地平板)之外，其余五面都裝有吸波材料的屏蔽室。作為室外開闊試驗場地的替代場所，半電波暗室已被國內外標準認可，成為應用廣泛的EMC測試場所。但半電波暗室存在自身缺陷，如天線的升降，地平面電磁波反射等引起的測量值的不穩定。半電波暗室被用于EMC輻射發射和電磁輻射敏感度測量。主要性能指標用歸一化場地衰減(NSA)和測試面場均勻性(FU)來衡量。

       全電波暗室是內表面全部裝有吸波材料的屏蔽室。用來模擬自由空間的傳播環境。全電波暗室完全摒棄了平面大地干涉原理，解決了半電波暗室固有的許多缺陷。同時由于模擬自由空間，沒有反射的發生，不存在干涉模型，對水平極化、垂直極化的一致性較好；并且不存在3m和10m之爭，有時候只需3m即可，為電磁兼容測試提供了一種低造價、低費用、方便高效、靈活準確的測試方法。全電波暗室主要用于微波天線系統的參數測量。通常用靜區，反射率電平，交叉極化度，多路徑損耗，幅度均勻性和工作頻率等六項指標來表示。

       改進型半電波暗室是在接地平板上裝有附加吸波材料的半電波暗室。由于電波暗室不僅是騷擾輻射的測試場地，也是抗擾度測試場地。設備抗擾度(設備敏感度)測試時評估EUT對來自空間的輻射電磁場的抗擾性能，該測試應在電波暗室中進行，地面上應鋪設吸波材料。因此，對于半電波暗室，測試時必須把吸波材料補上，使之沒有反射，這就變成了改進型半電波暗室。在測試輻射發射時將吸波材料移走，又還原成半電波暗室。

       電波暗室按照尺寸大小可分為超緊縮型預測式全波暗室、小實用尺寸電波暗室、小型電波暗室、3米法電波暗室、5m法電波暗室、10m法電波暗室。

        尺寸約為4.6m×2.5m×2.75m。它主要用來進行抗擾度測試，也可以進行輻射發射的預測試。這種暗室占用空間小，造價低，特別是由于它是拼裝成的，所以在任何地方都可以拆卸和安裝。并且升級到733型暗室和標準3米法暗室也很容易。此類暗室很適合中小型企業使用。

        尺寸約為7m×3m×3m。主要用于射頻抗擾度，發射預估及自由空間發射測試。適合頻率為26MHz～1GHz，造價較低，適用于中小型企業做內部測試。

        尺寸約為8m×4m×4m。主要用于射頻抗擾度發射預估及自由空間發射測試。適合頻率為26MHz～1GHz，比小實用尺寸電波暗室略高，尺寸也略大。

       尺寸約為9m×6m×6m。用于射頻抗擾度及發射測試尺寸在2m以下的產品。是國際上普遍采用的代替開闊場的實驗場地。

       尺寸約為11m×7m×9m。價格比3m法電波暗室貴，但只是10m法價格的三分之一。性能在較寬范圍內都比3m法電波暗室優越，且與10m法的換算修正關系較之3m法對10m法的換算修正關系更優越。可以測試較大體積的EUT。這種暗室已經逐漸得到推廣和應用。

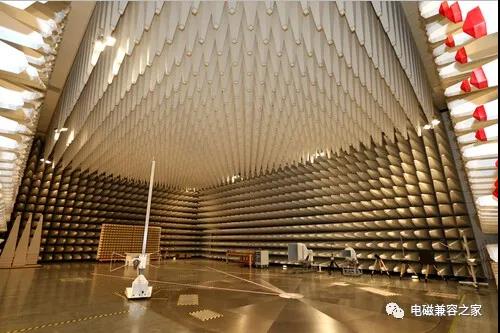

       尺寸約為21m×12m×9m。造價昂貴。測試性能效果較之前小的電波暗室數據更為準確，且常用于大型設備的電磁兼容輻射場地測試，目前為大型單位所重用。
