三、機房電氣工程系統

一、工藝流程：

設備線纜檢驗 →線纜敷設 →設備安裝 →設備終端安裝 → 系統檢測 → 竣工驗收

二、設備線纜檢驗

施工前應對配電柜、配電柜1、配電柜2、UPS主機、電池、排風機、新風機、PDU、工業連接器、電纜線等進行外觀檢驗，檢查其型號現格、數量、標志、標簽、產品合格證、產品技術文件資料，有關器材的電氣性能、使用功能及有關特殊要求，應符合設計規定。

三、設備安裝

A. UPS安裝

槽鋼、角鋼先調直找正后,焊接成如下圖所示的散力架,再根據設備固定螺栓的間距,鉆出固定孔，對焊接部位除銹并做防腐處理。用人力及滾杠將UPS主機就位到散力架上,找平,找正后將UPS主機固定牢固。

UPS蓄電池組安裝前應檢查以下專容:

（1） 蓄電池外殼應無裂紋，損傷，變形，漏液等現象。

（2） 蓄電池的正,負端柱必須極性正確，并無變形，濾氣帽或氣孔塞的通氣性能良好。

（3） 連接板,螺栓及螺母應齊全,無銹蝕。

（4） 蓄電池安裝應平穩，間距均勻；同排的蓄電池應高度一致，排列整齊。

（5） 根據廠家提供的說明書和技術資料，固定列間和層間的蓄電池的連接板，操作人員必須戴膠布手套并使用廠家提供的專用扳手連線。

（6） 并聯的電池組各組到負載的電纜應等長，以利于電池充放電時各組電池的電流均衡。

（7） 極板之間相互平齊，距離相等，每只電池的極板片數符合產品技術文件的規定。

（8） 蓄電池之間應采用專用電纜連接,線端應加接線端子，并壓接牢固可靠。

B. 配電柜安裝

（1） 端子排安裝牢固，端子有序號，強、弱電端子隔離布置，端子規格與芯線截面積大小適配。

（2） 二次回路連線應成束綁扎，不同電壓等級、交流、直流線路及計算機控制線路應分別綁扎且有標識。

（3）配電柜到配電柜的多股芯軟線，敷設長度留不小于15CM的量。

（4）配電柜上的母線其相線應用顏色標出，A相應用黃色；B相應用綠色；C相應用紅色；中性線 N 相應用藍色；保護地線（PE 線）應用黃綠相間雙色。

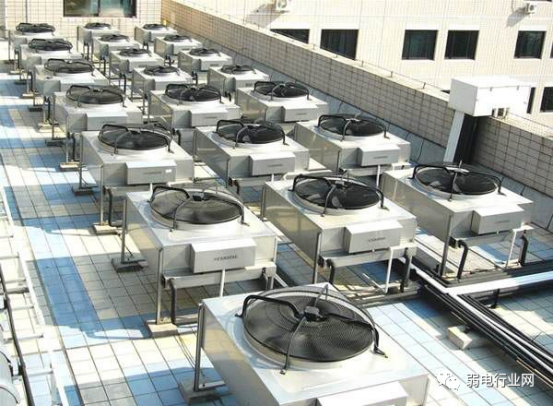

C. 新風機安裝

（1） 新風機進風管、熔斷型防煙防火閥、調節裝置等，均應有單獨支撐。

（3） 心線以進出口管道中心為準，縱向中心線以傳動軸為準，其偏差不得大 于±5mm。

（4） 新風機的標高以傳動軸為基準點，其偏差不得大于±1mm.

（5） 新風機應與支撐固定牢固，橫平豎直。

（6） 試機停車檢查時，則應檢查一下新風機，如螺栓和螺母松動現象，要立即進行緊固。

D. 風管的安裝

操作要點：

（1） 按照設計圖紙找出風管所處的位置及走向，參照土建給出的基準線確定風管底標高。

（2） 標高確定后，按風管所在空間的位置及周圍環境，確定風管 支、吊、托架形式。

（3） 設置吊點：根據吊架形式布置吊點，膨脹螺栓法安裝吊桿與橫檔托架。

（4） 支、吊架不得安裝在風口、閥門、檢查孔等處，以免妨礙操作。吊架不得直接吊在法蘭上。

（5） 需要安裝的風管在地面連成一定的長度，然后采用吊裝的方法就位；也可以把風管一節一節地放在支架上逐節連接。一般安裝順序是先干管后支管。

注意事項：

① 按設計要求選擇法蘭墊料，擦拭掉法蘭表面的異物和積水。 ② 法蘭墊料不能擠入或凸入風管專，否則會增大流動阻力， 增加管專積塵。 ③嚴禁使用石棉繩等易產生粉塵的材料， 法蘭墊料應盡量減少接頭，法蘭均勻壓緊后的墊料寬度應與風管專壁平行。 ④ 法蘭連接后嚴禁往法蘭縫隙專填塞墊料。 ⑤ 法蘭連接時， 按設計要求確定墊料后， 把兩個法蘭先對正， 穿上幾個螺栓并戴上螺母，暫時不要緊固。然后用尖頭圓鋼塞進穿不上螺栓的螺孔中，把兩個螺孔撬正，直到所有螺栓都裝上后，再把螺栓擰緊。為了避免螺栓滑扣，緊固螺栓時應按十字交叉、對稱均勻地擰緊。特別注意：連接好的風管， 應以兩端法蘭為準，拉線檢查風管連接是否平直。

E. 單聯單控翹板開關安裝高度為距抗靜電地板1.4米

5、 系統檢測

A. UPS安裝完畢，由廠家專業人員調試，記錄各項指標，符合產品的各項要求。

B. 檢查配電柜、配電柜1、2接線正常，送電后有萬用表測量各相線的電壓，確保電壓正常，檢測服務器機柜專的PDU插座為220AC。

C. 新風機送電單機試運行，保證型風機正常運行。
